一種全新的管道連接方式

成都植源機械科技有限公司   徐志 侯亮平

高壓自緊式法蘭（以下簡稱ZY-LOC）是成都植源機械科技有限公司研發的新型法蘭產品，獲得：國家專利(專利號及類型如下)、國家重點新產品（2011TJF00005）、特種設備許可證、中石化合格供應商、中國神華國產化研發合作伙伴等，產品可以廣泛用于化工、石油化工、煤化工、冶金、船舶、軍事、航空、航天等領域，規格從DN25-DN600，共計16種，壓力90MPa以下，溫度-100℃--600℃以?xún)?，材料可根據工藝條件選定。高壓自緊式法蘭ZY-LOC與“傳統法蘭”相比，具有非常明顯的優勢，使用ZY-LOC取代“傳統法蘭”對于保證裝置設備長周期安全穩定生產運行，延長使用壽命、節能、環保都有著直接影響。全球僅有美國GRAYLOC，英國VECTOR，意大利G-LOC，中國ZY-LOC四種同類型產品。

一、ZY-LOC結構特點與傳統法蘭的比較

1.ZY-LOC結構組成

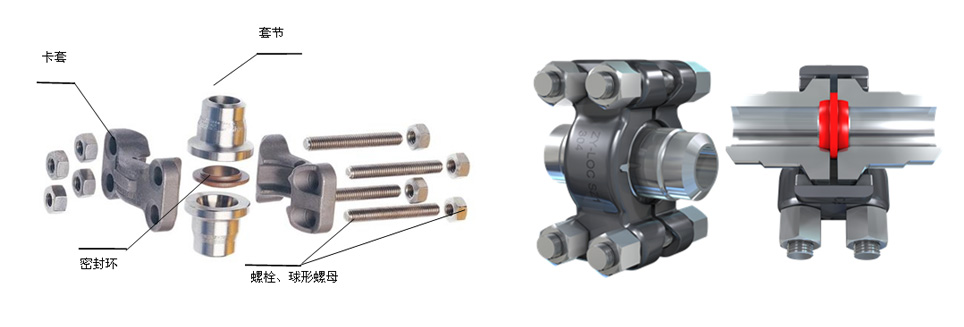

一套ZY-LOC高壓自緊式法蘭，由2個卡套（CLAMP）、2個套節（HUB）、1個密封環（SEALRING）和4套螺栓（BOLTING）組成（見圖1）。

2. ZY-LOC和傳統法蘭的密封原理

1）傳統法蘭

我們將傳統法蘭都簡化成平焊法蘭作結構受力分析，見圖2。

金屬墊片往往材質的硬度都比法蘭更軟，在螺栓預緊力作用下，使密封墊受到擠壓變形，密封面上凹凸不平的微隙被填滿，阻止了介質泄漏，以達到密封的作用，屬于“軟密封”。

由于密封面垂直于管道中心線，連接螺栓平行于管道中心線，這就勢必帶來下述兩個影響：

A、帶壓運行時，管道內壓將使密封面沿管道方向松弛，從而降低了連接處密封性能，因此，勢必加大了安裝時螺栓預緊載荷，從而相應也加大了法蘭盤所能承受的法蘭彎矩，所以法蘭的結構尺寸也就顯得粗大，即使這樣，也無法避免法蘭連接在工作狀態下的密封比壓要較預緊狀態下更低這一嚴重缺陷。

B、由于連接螺栓平行于管道方向，因此在運行狀態下所產生的管道系統附加載荷，諸如：管道拉伸壓縮、壓力波動、彎矩、扭矩、沖擊等，將首先直接由法蘭連接螺栓承擔，同樣導致法蘭連接預緊效果的下降，而影響連接的密封性能。這就是傳統法蘭管道系統（特別是在高溫高壓下）很難完全杜絕跑、冒、滴、漏的根本原因。

成都植源機械科技有限公司，自主研發的高壓自緊式法蘭ZY-LOC對傳統法蘭的密封方式進行了根本改變，大大提高了管道連接的全面品質。

2）ZY-LOC

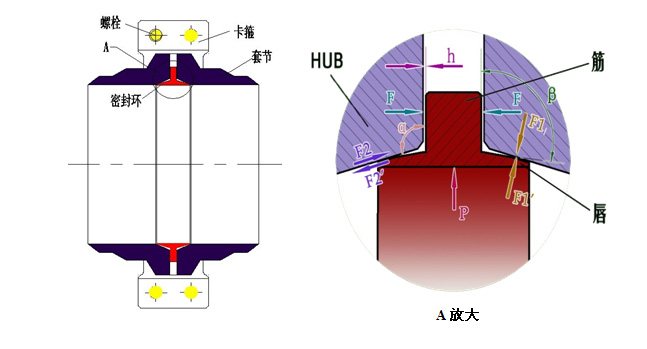

ZY-LOC的結構裝配及密封原理見圖3所示。高壓自緊式法蘭是靠密封環的唇部（T形臂）的幾何彈性變形形成密封，屬于硬密封，密封環采用T型結構，巧妙的設計，使“筋”和“唇”兩部分結構分別發揮不同作用， “筋”承擔強度，“唇”承擔密封。 “筋”與套節、卡套、管道形成一個整體，“唇”與HUB在兩次機械外力作用下，形成一個幾何變形彈性密封（第一次機械外力由螺栓緊固形成，第二次機械外力由管道內壓P形成），此時，卡套成了主要受力元件（不同于傳統法蘭的主要受力元件是螺栓），螺栓成了輔助受力元件，這種結構可以使其T型密封環在360°方向均勻受力。由圖3可以看出：

a）α＜β，在外力作用下，T型密封環的“唇”與HUB越壓越緊，形成自緊密封。

b）當螺栓緊固時，h變小趨于零，形成初始密封，管道內壓P不斷升高或波動，T型密封環向外膨脹或收縮，T型臂（唇）彈性變化形成自緊式密封。

c）T型環在強大的HUB保護作用下，360°方向均勻受力，不受其他外力的干擾，T型臂如同彈簧，只要不超過它的屈服極限σs，反復使用都有效(見圖4)。

d）T型環材質可以比HUB(法蘭)硬度更高，強度更高，綜合機械性能更好，全由T型臂的幾何尺寸彈性變化形成密封，屬剛性“硬密封”。

e）F、F1、F2直接作用，沒有傳統法蘭存在的力臂H，故而沒有力矩M，使其體積大大減小。第一次機械外力F：是由螺栓擰緊引起第二次機械外力：是由管道內壓P引起

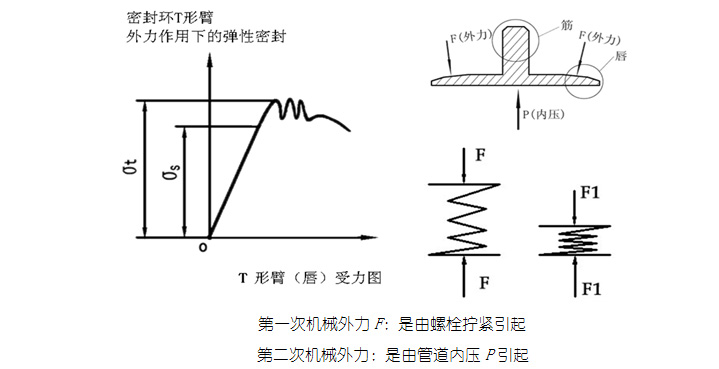

圖4 T形環在兩次機械外力作用下的“彈簧理論”

f）密封唇環錐面之最終徑向壓縮、擴張，被嚴格控制在彈性變形范圍，從而使環唇與套節HUB錐孔內錐面形成了一定的過盈配合產生了接觸壓強，此即初始的（或裝配的）密封比壓y0(MPa)在管系中當管道內壓上升時，密封唇部將因內壓作用而向外擴張，使密封面上之比壓上升，從而增強了密封的安全性，增強效果可用“自密封效率”η=△y/p

在常用的密封唇錐角范圍內η=91%~98%

故在工作狀態時真實的密封比壓為：

y=y0+ηp  y≥y0

故工作壓力越高，y也越高，可見自緊式ZY-LOC使工作內壓p對密封比壓y形成正反饋，這是傳統法蘭端面密封方式無法比擬的。

因為在管系中，當熱膨脹及管道因內壓而伸長等因素的管系熱力計算后，某管段若是承受的軸向張應力σt，則傳統法蘭之端面密封比壓降為粗略地說（y0-σt），反之若受壓應力σp則此比壓似乎應變?yōu)椋▂0+σt），但是此時因兩法蘭盤的彎曲轉角減?。ㄍ瑫r(shí)導致墊片上壓力分布改變），而使連接螺栓預緊力下降，不但使螺栓易于松動外，此預緊力的下降，導致y0的下降，始終有y＜y0。但上述兩種情況均不會(huì )出現在自緊式ZY-LOC上。

g）卡套設計成幾乎近360°的環抱套節（HUB），沿中心剖開，可使密封環與套節之間的裝配夾持力分布平滑而受力都較均勻合理，卡套中部開有圓弧形槽，降低卡套剛度，使卡套作用在套節錐面應力分布均勻，四個聯結螺栓垂直于管道軸線布置，卡套整體無特殊安裝方位要求。

h）自緊式ZY-LOC的強度和剛度

與傳統高頸法蘭相比，由于密封原理的改變，力學結構設計得十分合理、緊湊、輕巧。

如密封環上的筋，除了起到精準定位而使密封唇不致過度壓縮而形成失穩外，還能把壓縮和彎矩載荷從一個套節傳到另一個套節，就承擔管系所能承受的極其嚴酷的荷載而言，筋的環面積還有充分富裕，因為它總比所連接的管道截面積大，所以，當ZY-LOC材料與管道材料相同時，其強度，遠遠高于管道自身及其所有的管道附件。

對管道扭轉載荷而言，能經受住遠遠大于管道自身所能承受的扭矩，在一次破壞性試驗中，相連管道已產生了與軸線成45°的裂縫，而ZY-LOC未有任何損傷。

對管道受彎矩載荷而言，幾次試驗結果證明，在嚴酷的彎矩條件下，ZY-LOC各部分未有任何松動或損傷，在一次現場工程檢測中，焊于外徑63內徑49的長管道之中部的ZY-LOC，當其中點加載產生了1000mm的大撓度時，ZY-LOC無泄漏且其軸線保持水平。由于結構特點，四只螺栓垂直于管道將夾環卡住兩對稱，套節在輸送高溫物料溫度對螺栓的影響很小，故該結構可用在高溫高壓的管道連接上，這是該產品又一大特色，經測試如管內物料360℃，螺栓的溫度僅只160℃左右，因為介質的溫度通過管道、卡套再傳遞給螺栓，已形成了梯度遞減。

對壓縮載荷而言，在運行管系的通常條件下，ZY-LOC的組成部件均不可能超載，因為管系的極限（破壞）載荷是由強度最薄弱的管道自身決定的，由此可見，自緊式ZY-LOC的密封及結構之安全性是十分可靠的。

i）占用空間小，重量輕。

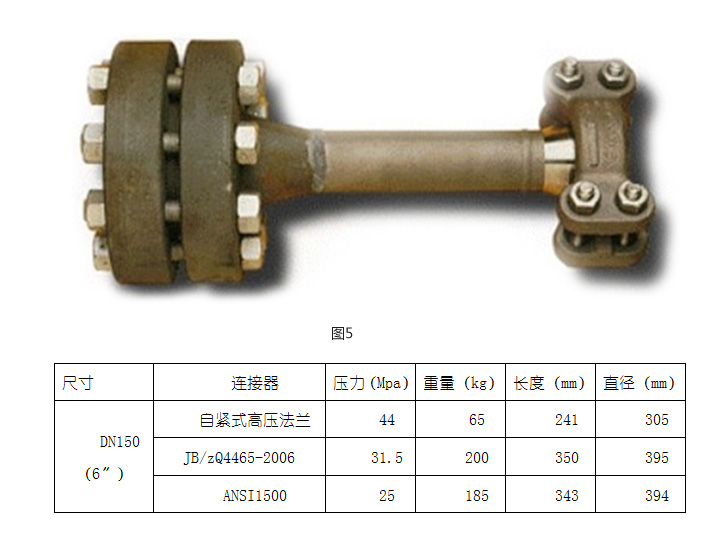

因連接螺栓只有4個，故與傳統高頸法蘭相比較，ZY-LOC的外廊尺寸及重量均大大減小，如下表，下圖5所示。

表1 相同額定參數下，ZY-LOC與傳統髙頸法蘭對比

表中ANS1為美國工程師學會(huì )標準，JB/ZQ4465-2006為中國國家標準。由表1及圖5可見，自緊式ZY-LOC外徑較小，長度較短，且因卡套無特定安裝周向方位要求，以及只有4個無需對中螺栓孔的擰緊螺栓，故對安裝時所需操作空間要求不大，自身所占物理空間也小。

這些特點對整個管系的合理設計，無異提供了優良條件。

j）節省投資及運行費用。工程實踐證明，在拆（裝）一個傳統高頸法蘭的時間內，可拆（裝）3-8個ZY-LOC，且預緊扭矩約為傳統法蘭的70%，減少了安裝的勞動負荷和工時。

一經安裝投產后，不要求定期性的重復預緊螺栓，減少維護保養工作量。

由于密封唇變形嚴格控制在彈性范圍，故密封環可多次重復使用，ZY-LOC的卡套和套節更是無需更換，故其所需的備用零部件庫存量大大減少。

k）與其他設備、部件的連接方便易行，更可靠。

與自緊式法蘭ZY-LOC配套的各種管道附件，如三通、彎頭、閥門、孔板、試壓盲頭、切換用盲板……等均有配套設計和產品。

其他，如：各種閥、泵、壓縮機……乃至壓力容器，只要在其接口處焊上ZY-LOC的一個套節，即可用ZY-LOC安全可靠的把它們連接進入裝置系統之中。

即使由于種種原因，如：焊于設備出口接管上之接頭（HUB），由于焊后熱處理而使接頭(HUB)錐孔失圓，只要誤差不太大，仍能用ZY-LOC把它連接入管系，因密封環唇部本質上為一薄錐殼，且有相當的幾何柔性，對接頭（HUB）錐孔之形狀誤差具有相當的補償能力，以及在內壓擴張作用下，仍能形成安全可靠的接口密封，當然，這時的密封環要作專門的設計。

二、ZY-LOC與國外同類產品比較：

1．全球各國的標準幾乎都是參照美國的機械工程師協會(huì )ASME標準而制定的，其中我國GB150也是如此?？紤]我國的金屬材料的金相組織，p、s含量，綜合機械性能以及抗腐蝕性能相比歐美發達國家尚存在一定差距，因此制定GB150時都偏于保守，安全系數較大，許用應力較低，腐蝕裕度較大等等。zy-loc正是以GB150進行設計的，但關鍵部位的材料又選用進口的歐美發達國家的，因此相比國外同類產品更安全。

2.國外產品設計時允許有10-15%的塑性變形，他們認為都是安全可靠的，而ZY-LOC的設計全部控制在彈性變形范圍，更安全，對變形的補償能力更強。

3.全球僅有美國grayloc，英國vector，意大利g-loc，中國zy-loc四種同類型產品，雖然基理一樣，但從密封角度，密封帶的寬度,以及防沖刷保護套的結構都不一樣，不可以互換。

4.zy-loc供貨周期短，原則上只需三個月左右，因為制造時間最長的卡套我們已經開成了模具，精鍛造出的卡套成型，質量非常好，國外產品供貨周期一般都在半年以上或更長。

5.能及時解決現場各類生產、工程問題，鄂爾多斯煤制油，瀘州川天化，新疆美克都是最好的見證。

6．zy-loc價格相比國外產品正常報價低三分之一。

三、ZY-LOC的實際應用實例：

1.在中國神華世界第一套100萬噸/年級直接液化煤制油鄂爾多斯裝置上，規格從DN15~DN600，壓力P=28MPa，溫度470℃，材質從碳鋼到不銹鋼（304、316L、347H、高溫合金鋼A638），ZY-LOC從2008年投產運行至今非常好。鄂爾多斯煤制油裝置在工程建設安裝時期，采用國外三大品牌（GRAYLOC、VECTOR、G-LOC）的法蘭，出現了各種規格繁多，各種零部件丟失，影響工期，“成都植源”及時救場，根據國外各品牌的結構不同，設計理念不同，再設計制造與之配套的ZY-LOC，滿足了鄂爾多斯第一期工程的及時需要。另外，印度制造的加氫反應器上接口DN450F321制造時熱處理不當使HUB（套節）變形，安裝時密封裝不上，高價請來國外專家長時間解決不了問題。工程部為難之時，又是“成都植源”用中國人的設計理念，用補償法做了一個異形密封環，解決了難題，使用至今非常好！

大連金重在2010年他們承接的白俄羅斯一套煤制烯烴數臺高大設備上全選用ZY-LOC，出口使用至今沒有任何問題。

2.四川江源機械公司承接陜煤集團下屬的6萬噸/年、10萬噸/年1.4-丁二醇（BDO）項目中，P=35MPa、介質易燃易爆的主體設備上全部選用ZY-LOC。

3.“ 新疆美克”10萬噸/年1.4-丁二醇裝置原采用GRALOC，但在使用中出現了大量的問題，他們派4人專程來“成都植源”咨詢考察，公司也派出技術人員到現場指導服務，最后，他們認為成都植源才是真正研發、制造、及時解決現場問題的公司，提出逐步用ZY-LOC換掉GRAYLOC，第一批訂單的ZY-LOC已迅速發往了新疆。

4.陜西比迪歐化工10萬噸/年1.4-丁二醇招標時，由于國外專利商等多種因素干擾，向業主提出：只能用國外產品，否則，工程質量沒有保障，無奈，業主通過中間商選用了進口GRAYLOC，但供貨根本沒有信譽，施工現場緊急補單各種規格幾十套ZY-LOC，要求25天交貨，成都植源加班加點滿足了甲方需要。

5.四川瀘州川天化6萬噸/年1.4-丁二醇（BDO）項目，已經使用投產近一年，其中，規格大的、結構復雜的，選用的ZY-LOC至今無任何問題，相反，GRAYLOC已經頻頻出問題，正在向成都植源緊急補單。

6.ZY-LOC用在湖北華強化工集團（合成氨、尿素）、四川自貢?shū)欪Q化工（合成氨、燒堿）和唐山鋼廠（軌鋼車間）等單位使用多年效果非常好，沒有一例不良記錄。

如今，ZY-LOC已經使用在國家的高端裝置上，如：世界頂級苛刻工藝條件的煤直接液化制油項目、中石化煉油的加氫、重振項目，以及合成氨、尿素、軋鋼、熱電的過熱蒸汽管道，用在美國萊克勒的冶金，瑞士蘇而壽的泵業，土庫曼斯坦的石油、阿曼的海上石油，白俄羅斯的煤化工……，數以千計的ZY-LOC,沒有一例不良記錄，為國家贏得了實質性的榮譽！填補了我國這一領域的空白。

總之，ZY-LOC這一新型的管道連接方式，從根本上解決了“傳統法蘭”連接的各種弊端，完全具備了替代當今最先進進口法蘭的能力，具有廣泛的市場空間，是一項值得政府推動的安全、節能、環保項目。

附公司相關產品專利（名稱、專利代碼、專利類型）
1. 高壓自緊式法蘭 （ZY-LOC）專利號：201630571791.3  外觀
2. “山字型”高壓自緊式法蘭  專利號：202020226609.1   新型
3. 一種帶高壓自緊式法蘭的儀表  專利號：201720549405.X  新型
4. 一種帶高壓自緊式法蘭的泵   專利號：201720549404.5  新型
5. 一種帶高壓自緊式法蘭的壓縮機   專利號：201720547975.5  新型
